| 品牌：台湾荣牌阀门 | 型号：GT-504W蝶阀 | 材质：球墨铸铁 |
| 连接形式：对夹 | 适用介质：水 | 压力环境：常压 |
| 流动方向：单向 | 驱动方式：手动 | 用途：调节 |
| 结构形式：垂直板式 | 3C阀门类别：工业 | 工作温度：常温 |
| 标准：*** | 零部件及配件：阀体 | 类型(通道位置)：二通式 |
| 口径：100 |

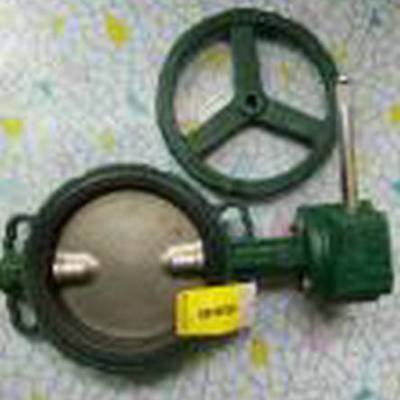

台湾荣牌空压机***蝶阀，GT-504W蝶阀介绍
GT-504W空压机***蝶阀概述
台湾荣牌空压机***蝶阀，连接方式：对夹式蝶阀，驱动方式可***手动、蜗轮、气动、电动，结构形式可***单偏心、中线式、双偏心、三偏心。
台湾荣牌空压机***蝶阀介绍
软密封蝶阀适用于温度≤120℃,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质用。
台湾荣牌对夹蝶阀结构特点：
1、设计新颖、合理、结构***,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封***达到双向密封零泄漏。
5、密封材料耐老化、***、使用寿命长等特点。
台湾荣牌对夹蝶阀标准规范：
设计制造标准：GB/T 12238-2008
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
台湾荣牌对夹蝶阀主要参数：
公称通径DN（mm) 50～2000 50～1600
公称压力PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动
台湾荣牌对夹蝶阀零件材料与工况：
零件名称 材料
阀体 WCB、QT450-10、HT200、HT250
蝶板 WCB、QT450-10、HT200、HT250
阀轴 2Cr13
密封圈 丁腈耐油橡胶
填料 柔性石墨
台湾荣牌对夹蝶阀主要尺寸：
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 , 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26
